|无线投屏｜反向控制｜ 40点触摸｜ preprocess105寸交互式触摸一体机参数表（WOLL-105TH)

类 目

规  格  参  数

备注

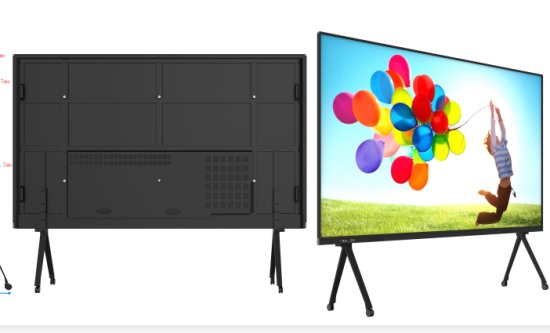

产品外观

移动底座为选配件，需要另外购买

产品属性

产品型号

WOLL-105TH

产品类型

交互式触摸一体机

产品定位

高端

面板

LCD 尺寸

105"

LCD 供应商

BOE

面板型号

BOE-UVA05CLB-N10

背光源

LED (直下式结构）

分辨率

3840*2160

亮度 (typ)/(min)

380-420cd/㎡(Max)

对比率 (typ)/(min)

1200:1

响应时间 (typ)/(min)

8ms (Typ.)

像素点距(单位：um)

211.5(H) × 634.5(V)

帧频

120Hz

视角

H 178°，V 178°

寿命 (typ)/(min)

50000h

色饱和度 (x% NTSC)

68%

可视面积

2449.92(H) × 1033.56(V)

色彩度

16.7M

安卓系统属性

CPU

架构

A73

Hi3751 V811主芯片

工作主频

1.5GHz

核心数

Dual-core A73 and dual-core A53 ，1.5GHz (2+2)

GPU

Quad-core MaliG51

内部缓存容量（RAM）

4G Byte (DDR4)

内部存储容量（ROM）

32G Byte

系统版本

Android 8.0

输入输出接口

TV输入接口

/

HDMI out

1

HDMI in

3

板载2路，前置接口1路

TV-USB2.0 in

1

前置接口1路

TV-USB3.0 in

2

板载2路

Ethernet in

RJ45标准接口*1

Ethernet out

/

WIFI

2.4G+5G（内置模块）

DP in

/

VGA in

1

PC-Audio in

1

VGA out

/

PC-Audio out

/

Earphone out

1

AV out

1

Mini earphone jack

SD card

1

TF Reader

YPBPR in

/

Mini earphone jack

AV in

1

Mini earphone jack

SPDIF out

1

Coaxial out

/

Touch-USB

2（USB2.0-B）

板载1路，前置接口1路

Type C

1

板载

RS232

1

MIC in

1

声音

扬声器功率

2×10W(8Ω) THD+N<10%@1KHz

频率响应

100Hz~15K Hz @±3dB(1KHz, -12dB reference signal)

喇叭类型

箱体喇叭、立体声

辐射方向

向前

前置接口

PC USB3.0(OPS扩展）

1

TV USB2.0(主板扩展）

1

Touch-USB - B型

USB2.0/B*1

HDMI in

1

前置按键

一键控制

Power on /off

PC开关机由安卓系统控制

结构

净重

105kg

毛重

139kg

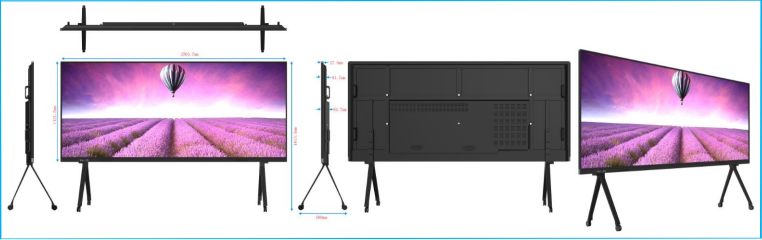

裸机外形尺寸 (W x D x H)

2529mm*95.6mm*1193.6mm （主体厚度：63mm)

包装尺寸(W x D x H)

2529×285×1435mm（长*宽*高） 蜂窝纸箱+珍珠棉

外壳材料

模具冲压背板+五金后盖+铝合金拉丝前框

外壳颜色

全黑色

VESA孔位

1600mm*700mm

语言

OSD

中文、英文

触摸参数

触摸规格

非接触式红外感应技术，支持20点

玻璃

钢化4mm (物理钢化莫氏7级防爆）

玻璃透过率

＞92%

外观材质

铝合金+镀锌板喷粉

外观颜色

黑色

分辨率

32767(W)×32767(D)

响应速度

单点模式：点击8ms 连续 3ms

多点模式：点击 8ms 连续 5-8ms 两点同时触摸：连续8ms

触摸精度

≤2mm

输入方式

不透明物体（如手指、笔等）

输出形式

坐标输出

理论点击次数

无限次

最小触摸物体

单点：Ø5mm

多点：Ø8mm

抗光性

白炽灯(220V,100W)，垂直距离350mm以上太阳光射的照度达90000Lux

电气性能

接口类型

A型USB公头

通信类型

USB2.0 全速（12Mbps）

供电方式

USB（USB供电）

电源电压

DC 5.0V±5%

工作电流

＜500mA

静电等级

按照 IEC61000-2-4 B 级 接触式放电4 KV,空气放电8 KV

装箱清单

遥控器

1

电源线

1

白板笔

1

教鞭

1

说明书

1

保修卡

1 （同说明书一体）
